Kulové klouby a pouzdra jsou dvě nejkritičtější opotřebitelné součásti systému odpružení a řízení vozidla. Kulové klouby jsou kulové otočné body, které spojují náboj kola s rameny zavěšení a umožňují jak rotační, tak úhlový pohyb. Pouzdra jsou válcové pryžové nebo polyuretanové manžety, které tlumí a izolují kontakt kov na kov v bodech čepů zavěšení. Oba potřebují výměnu, když vykazují měřitelnou vůli, praskání nebo hluk – obvykle každý 70 000 až 150 000 mil v závislosti na jízdních podmínkách, kvalitě materiálu a četnosti údržby. Ignneboování opotřebovaného kulové klouby a pouzdra je jednou z hlavních příčin předčasného opotřebení pneumatik, selhání geometrie a ztráty kontroly nad řízením.

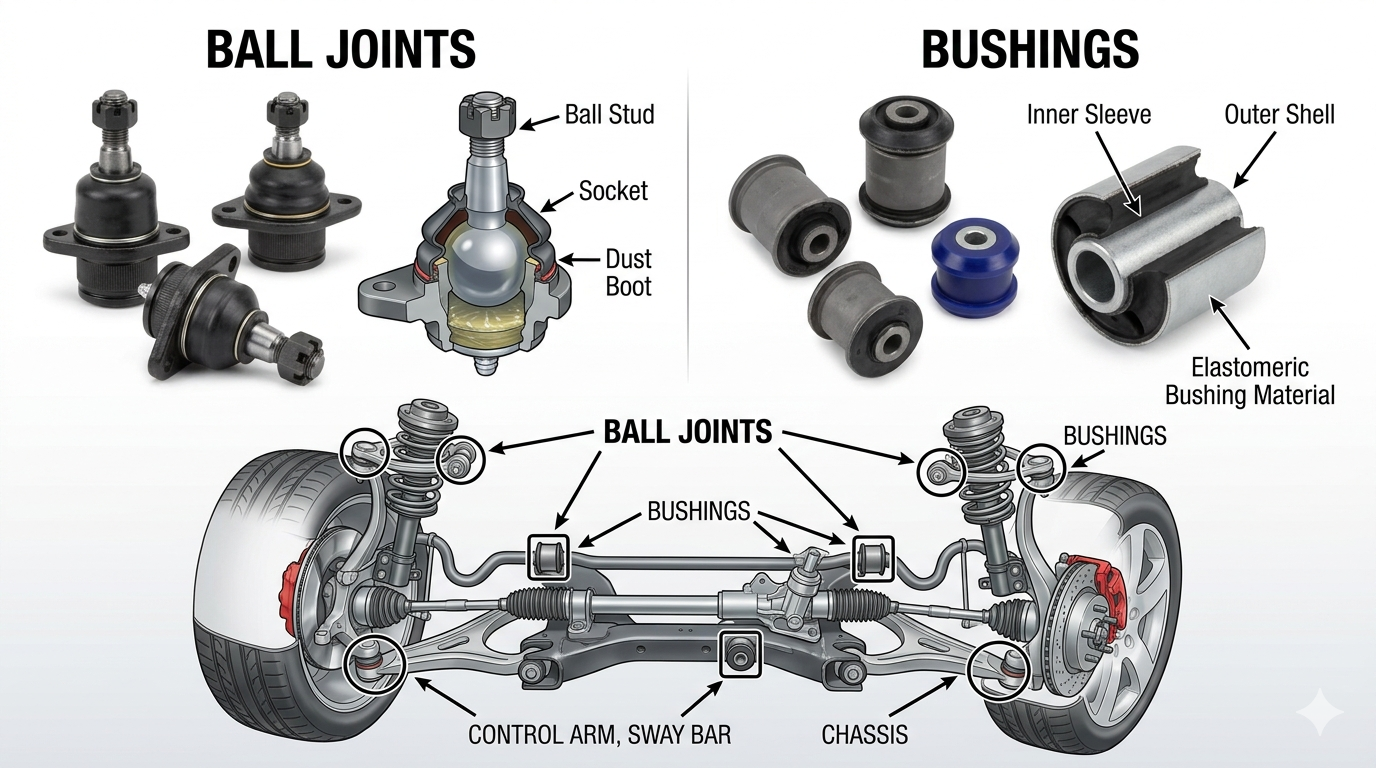

Co jsou kulové klouby? Funkce, design a umístění

Kulový kloub je flexibilní čep sestávající z kaleného ocelového kulového čepu usazeného uvnitř mazaného pouzdra objímky, navržený tak, aby přenášel zatížení a současně umožňoval pohyb ve více osách. Představte si to jako lidský kyčelní kloub – musí unést značnou váhu a přitom se volně otáčet v několika směrech, aniž by se svazoval nebo ztrácel přesnost polohy.

V typickém systému předního odpružení má každé přední kolo alespoň jeden kulový kloub — obvykle horní i dolní kulový kloub u systémů s dvojitým lichoběžníkovým ramenem nebo jednoduchý spodní kulový kloub u vzpěr MacPherson. Zadní zavěšení u nezávislých víceprvkových konstrukcí může mít dva až čtyři kulové klouby na kolo .

Kulové klouby plní dvě různé role v závislosti na jejich poloze:

• Nesné kulové klouby nést váhu vozidla. V sestavách vzpěr MacPherson nese spodní kulový kloub plné zatížení odpružení a opotřebovává se rychleji než klouby v systémech s dvojitými lichoběžníky, kde je zatížení rozloženo na dva klouby.
• Kulové klouby kladívka vodicí pohyb, ale nesou minimální vertikální zatížení. Ty obvykle vydrží déle, ale stále vyžadují kontrolu, protože jejich porucha ovlivňuje geometrii řízení.

Moderní utěsněné kulové klouby jsou předem promazané a bezúdržbové. Nicméně starší nebo výkonově orientované konstrukce zahrnují mazací fitinky (Zerkovy tvarovky), které by měly být promazány každý 15 000 až 30 000 mil pro prodloužení životnosti.

Co jsou pouzdra? Funkce, materiály a typy

Pouzdro je válcová vložka – obvykle vyrobená z pryže, polyuretanu nebo ve výkonných aplikacích z kovu kulového ložiska – zalisovaná do součásti zavěšení nebo řízení, aby absorbovala nárazy, snížila hluk a zachovala geometrii čepu. Všude tam, kde se musí dvě kovové části závěsu otáčet nebo ohýbat proti sobě, je mezi nimi umístěna objímka, aby se zabránilo kontaktu kov na kov.

Pouzdra se nacházejí v celém systému zavěšení a řízení, včetně:

• Pouzdra ovládacích ramen — na vnitřních otočných bodech horních a dolních ramen nápravy
• Pouzdra výkyvné tyče (stabilizační tyč) a pouzdra koncového článku — upevnění stabilizátoru k pomocnému rámu a spojkám
• Pouzdra tyčí vzpěr — na zadním čepu tažných/kompresních tyčí
• Pouzdra vlečných ramen — v zadních víceprvkových a polovlečených závěsech
• Pouzdra pomocného rámu — izolace celého pomocného rámu od podvozku
• Pouzdra hřebenu řízení — montáž hřebenu řízení na pomocný rám

Gumová vs. polyuretanová pouzdra: Co je lepší?

Pryžová pouzdra jsou standardem OEM, protože nejúčinněji absorbují vibrace a hluk z vozovky , nabízející vyhovující jízdu za cenu mírně vágního ovládání na limitu. Polyuretanová pouzdra jsou tvrdší, rozměrově stabilnější a odolnější vůči oleji, ozónu a teplotním extrémům – poskytují ostřejší odezvu řízení a delší životnost (často 2–3× delší než guma ) za cenu zvýšeného přenosu NVH (Noise, Vibration, Harshness) do kabiny.

Kulové klouby vs. pouzdra: Rozdíly v jádru na první pohled

Titulek: Přímé srovnání kulových kloubů a pouzder v rámci osmi klíčových atributů včetně funkce, materiálů, symptomů poruch, životnosti a nákladů na výměnu.

Varovné známky opotřebovaných kulových kloubů a pouzder

Nejčasnějším varovným signálem vadných kulových čepů a pouzder je abnormální hluk – konkrétně řinčení, skřípání nebo klepání z předního zavěšení při přejíždění nerovností nebo při zatáčení při nízké rychlosti. Včasné rozpoznání rozdílu mezi selháním kulového kloubu a selháním pouzdra zabrání jak bezpečnostním rizikům, tak kaskádovému poškození pneumatik, seřízení a součástí řízení.

Známky opotřebovaných kulových kloubů

• řinčení nebo dunění od předního zavěšení při nárazu do výmolů, zpomalovacích hrbolů nebo nerovných vozovek – nejspolehlivější včasný indikátor
• Bloudění nebo vágní řízení — vozidlo se nenápadně pohybuje bez zásahu řízení, což vyžaduje neustálé drobné korekce
• Vibrace volantu při rychlostech na dálnici, zejména mezi 50–70 mph, způsobených uvolněnou geometrií kol
• Nerovnoměrné nebo opotřebované pneumatiky — obvykle na vnitřním nebo vnějším okraji předních pneumatik, což naznačuje, že úhel odklonu kola se dynamicky mění, když se kloub nadměrně pohybuje
• Selhání vizuální kontroly: více než 0,5 mm axiální vůle or 1,5 mm radiální vůle měřeno číselníkovým úchylkoměrem indikuje opotřebený kulový kloub vyžadující okamžitou výměnu

Známky opotřebovaných pouzder

• Skřípání nebo skřípání z otočných bodů zavěšení při pomalých parkovacích manévrech nebo při přesunu hmotnosti přes nerovnosti – vysychání pryže je nejčastější příčinou
• Klepání nebo cinkání — typicky méně ostré než klepání kulovým kloubem; spíše duté žuchnutí, když se kov dotýká kovu skrz poškozené pouzdro
• Snížená ostrost řízení — vozidlo působí „vznášejícím se“ nebo nepřesně při změnách směru, protože se geometrie příčného ramene pod zatížením posouvá
• Viditelné praskání nebo natržení pryžového materiálu pouzder, viditelných v bodech otáčení vnitřního ramene nápravy při vizuální kontrole podvozku
• Pokles brzd nebo nadměrné naklánění těla — opotřebovaná pouzdra výkyvné tyče a koncové články umožňují větší naklánění karoserie, než jak byl zkonstruován stabilizátor

Jak kontrolovat kulové klouby a pouzdra: Průvodce krok za krokem

Správná kontrola kulového kloubu a pouzdra vyžaduje, aby bylo vozidlo bezpečně zvednuto, aby zavěšení volně viselo — tuto kontrolu nikdy neprovádějte s vozem na kolech, protože náklad zakrývá vůli kloubů.

Kontrola kulového kloubu

1. Zvedněte a podepřete vozidlo na zvedáku stojí pod rámem (ne ramena nápravy), takže odpružení klesne na plný pokles.
2. Uchopte horní a spodní část pneumatiky (polohy 12 hodin a 6 hodin) a pevně s ní zakývejte dovnitř a ven. Jakýkoli znatelný pohyb ukazuje na opotřebení kulového kloubu — u nosných kloubů, Vůle 0 mm je přijatelný limit na většinu OEM specifikací.
3. Uchopte pneumatiku v poloze 9 a 3 hodiny a zakolísejte ho ze strany. Vůle ze strany na stranu v této poloze ukazuje spíše na opotřebení ložisek kola než na kulové klouby.
4. Použijte číselník pro přesné měření: připojte k ovládacímu ramenu a umístěte sondu proti čepu kulového kloubu. Jakékoli čtení výše 0,5 mm axiálně nebo 1,5 mm radiálně obvykle vyžaduje výměnu.
5. Zkontrolujte prachovou manžetu vizuálně — roztržená nebo chybějící bota umožňuje znečištění a rychle urychluje vnitřní opotřebení. Samotná roztržená bota je důvodem pro výměnu ve většině profesionálních kontrolních norem.

Kontrola pouzdra

1. Se zvednutým vozidlem , použijte jasnou baterku a zrcátko k vizuální kontrole všech přístupných ovládacích ramen, kyvné tyče a pouzder vlečeného ramene, zda nejsou praskliny, trhliny nebo vytlačení (guma vytlačovaná z pouzdra).
2. Použijte páčidlo jemně aplikujte na příčné rameno v blízkosti každého místa pouzdra. Pohyb větší než 3–4 mm v libovolném směru indikuje poruchu pouzdra.
3. Zkontrolujte znečištění olejem — zaolejovaná, nabobtnalá nebo změněná barva pryže znamená, že pouzdro absorbovalo ropné produkty (běžné v blízkosti motoru nebo převodovky), což výrazně zrychluje poškození.

Gumová vs. polyuretanová pouzdra: Podrobné srovnání

Popisek: Porovnání pryžových pouzder OEM versus polyuretanových pouzder podle devíti kritérií výkonu, trvanlivosti a použití, které vám pomohou vybrat správný materiál pouzder pro vaše vozidlo.

Výměna kulového kloubu a pouzdra: náklady, práce a co lze očekávat

Společná výměna kulových kloubů a pouzder během jediné servisní návštěvy odpružení šetří značné mzdové náklady , protože obě součásti vyžadují demontáž kola, demontáž odpružení a vyrovnání po opravě – práce, která se téměř úplně překrývá.

Typické náklady na výměnu

• Výměna kulového kloubu (jeden roh): 150–350 USD díly a práce pro většinu osobních automobilů. Nákladní vozy a SUV s lisovanými kulovými klouby na robustních ramenech nápravy se pohybují od 300–600 USD za roh .
• Výměna pouzdra ovládacího ramene: 80 – 200 USD za rameno nápravy, pokud jsou pouzdra vyměňována samostatně. Vylisování a zalisování nových pouzder vyžaduje hydraulický lis – většina obchodů vyměňuje celou sestavu ramene nápravy, když se cena výměny pouzdra blíží ceně smontovaného ramene, která je běžná u mnoha moderních vozidel.
• Kompletní výměna ramene nápravy (pouzdra kulových kloubů ramen jako sestava): 200–500 USD za roh u většiny vozidel – často nejekonomičtější cesta, když jsou kulové klouby i pouzdra opotřebovány současně.
• Seřízení čtyř kol po odpružení: přidat 80–150 USD — povinné po každé výměně kulového kloubu nebo pouzdra příčného ramene nápravy.

Měli byste vyměnit kulové klouby a pouzdra v párech?

Ano – výměna obou stran současně je standardním odborným doporučením když počet najetých kilometrů překročí 80 000 mil nebo když je vozidlo starší než 8 let. Součásti se opotřebovávají podobným tempem kvůli odpovídajícímu počtu najetých kilometrů a vystavení vlivu prostředí. Nahrazení pouze poškozené strany způsobí, že protilehlá strana pravděpodobně selže během 12–18 měsíců, což vyžaduje opakování stejných nákladů na pracovní sílu.

Faktory, které urychlují opotřebení kulového kloubu a pouzdra

Jízdní podmínky a zatížení vozidla mají větší vliv na životnost kulového kloubu a pouzdra než samotný počet najetých kilometrů — Vozidlo ujeté 50 000 mil na nerovných venkovských silnicích může mít horší opotřebení odpružení než vozidlo se 100 000 kilometry po dálnici.

• Hrubé nebo nezpevněné cesty: Nárazy v dírách způsobují rázové zatížení 3–5× větší než běžné silniční zatížení na kulové klouby. Jediný silný náraz do díry může deformovat kulovou objímku nebo prasknout poškozené pryžové pouzdro.
• Velké užitečné zatížení nebo tažení: Zatížení vozidla nad jeho jmenovitou GVWR úměrně zvyšuje zatížení kulového kloubu. Tažení při maximální jmenovité nosnosti průběžně snižuje životnost kulového kloubu odhadem 20–35 % ve srovnání s používáním bez zátěže.
• Zvednuté zavěšení: Sady pro zvedání odpružení zvyšují provozní úhly CV nápravy a kulového kloubu nad rámec jejich konstrukčního rozsahu, čímž výrazně zrychlují opotřebení – často snižují životnost kulového kloubu. 30 000–50 000 mil v těžce zvednutých nákladních automobilech.
• Zanedbané zarovnání: Nesouosost vytváří nerovnoměrné boční zatížení kulových kloubů a abnormální ohybové namáhání pouzder. Vozidlo s just 0,5° převýšení může urychlit opotřebení vnitřního kulového kloubu až o 40 %.
• Roztrhané prachové boty: Jakmile se ochranná botka na kulovém čepu nebo pouzdru roztrhne, okamžitě začnou vnikat nečistoty, písek a voda. Znečištěné mazivo v pouzdru kulového kloubu odírá vložku pouzdra a zkracuje zbývající životnost z let na měsíce .
• Solné a korozní prostředí: Silniční sůl v zimním podnebí proniká mezi pouzdra kulových kloubů a ramena nápravy, zadírají součásti a urychlují vnější korozi, která nakonec ohrozí samotné pouzdro kloubu.

Důsledek ignorování vadných kulových kloubů: Bezpečnostní perspektiva

Zcela vadný kulový kloub — takový, kde se čep odděluje od objímky — způsobuje okamžitou a úplnou ztrátu kontroly nad řízením a kolem , kterou Národní úřad pro bezpečnost silničního provozu (NHTSA) klasifikuje jako katastrofální bezpečnostní selhání. Když se spodní kulový kloub oddělí, kolo se zhroutí dovnitř (negativní porucha odklonu), vřeteno klesne a vozidlo nemá v tomto rohu žádnou pravomoc k řízení nebo brzdění.

Ukazují to data NHTSA poruchy součástí zavěšení – včetně kulových kloubů — odpovídat přibližně 5000 nehod motorových vozidel ročně ve Spojených státech. Na rozdíl od selhání pouzdra, které postupně snižuje výkon, může být selhání kulového kloubu náhlé a bez dalšího varování po počáteční fázi škubání.

Praktické bezpečnostní pravidlo: jakákoliv měřitelná vůle v nosném kulovém kloubu je důvodem k okamžité výměně . Pro opotřebené nosné kulové klouby neexistuje žádný přijatelný práh „monitorování a pohonu“.

Často kladené otázky o kulových kloubech a pouzdrech

Závěr: Upřednostnění kulového kloubu a zdraví pouzdra je nesmlouvavé

Kulové klouby a pouzdra work as a system — když se jeden z nich degraduje, druhý je nucen kompenzovat, čímž se zrychluje opotřebení celého zavěšení. Zacházení s nimi jako se samostatnými, nezávislými záležitostmi vede k neúplným opravám, opakovanému seřizování a trvalému opotřebení pneumatik.

Praktické řešení: kontrola kulové klouby a pouzdra při každém otočení pneumatiky (každých 5 000–7 500 mil), vyměňte opotřebované součásti v párech náprav, vždy dodržujte práci na odpružení se seřízením čtyř kol a zvolte kvalitu součástí, která odpovídá případu použití vašeho vozidla – pryž OEM pro každodenní řidiče orientované na pohodlí, polyuretan pro výkonné nebo náročné aplikace.

Kompletní aktualizace předního odpružení – včetně obou kulové klouby a pouzdra — obvykle stojí 600 – 1 200 $ pro většinu osobních vozidel a představuje jednu z nejefektivnějších investic do údržby, která je k dispozici pro obnovení bezpečnosti a jízdní dynamiky u jakéhokoli vozidla po ujetí 80 000 mil.
